序号

名称

主要技术参数

产品图片

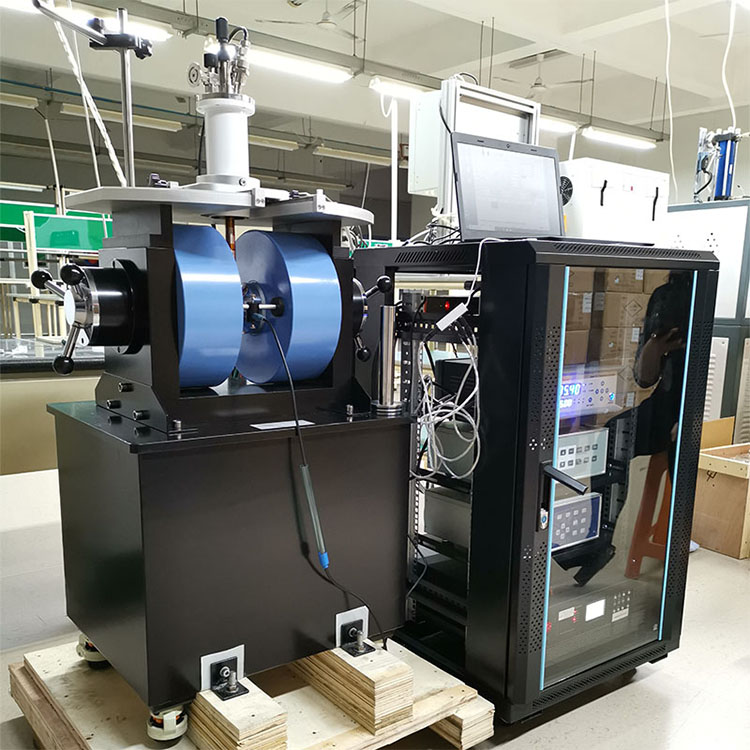

仪器1

DX-100

电磁铁

1、磁场强度（Magnet Flux Density）

N，S间距10mm时最大磁场1900mT

N，S间距20mm时最大磁场1300mT

N, S间距30mm时最大磁场900mT

N, S间距40mm时最大磁场 800mT

N, S间距50mm时最大磁场 600mT

2. 磁场均匀区（Uniformity）：间隙10mm时直径20mm范围均匀度为1%

3、电磁铁参数

3.1、极柱直径φ：100mm

3.2、极头直径φ：60mm

3.3、极头间隙可调范围：0 ～ 100mm

3.4、线圈内阻：10.0Ω

3.5、磁场稳定性：±0.3Gs（24h时间内）

3.6、自重：110Kg

3.7、自带移动车轮，可根据客户需要随意变动放置位置

仪器2

DX-2030

恒流源

1、输出电压：有效输出电压范围 0V—100V DC，开路输出电压为120V ± 8V @10A

2、输出电流：–10A ～ +10A DC（电流线性渐变速率0.01A/s—2A/s连续可选）

3、高步进分辨率0.1mA（1/100000 F.S.）

4、准确度 ±（0.2%设置值+5mA）、

稳定度优于±0.1% @10A

5、噪声/纹波：10mA RMS 典型值 @10A

6、 RS-232接口可数控极性转换，方便进行自动化试验过程

7、交互能力： 白色背光FSTN LCD显示器，必备的LED状态指示器，与显示器和指示器配合的3´4键交互型功能键盘操作，标准配备RS-232C计算机接口和易用的接口特性，完备的计算机接口命令集，扫描过程中的定时连续触发输出功能

8、负载保护功能：仪器掉电保护、仪器过温保护、仪器过流保护、仪器过功率保护

仪器3

DX-150

高斯计

1、量程：±0.1Gs ～ ±30kGs

2、分辨率：0.1Gs

3、精度：读数的±0.3%±0.05%量程

4、测磁传感器厚度为1.0mm，长度为100mm

5、人机交互：明亮的宽屏高清液晶屏，

4¾位显示，标准9针“D”型RS232连接器

6、自动化：完备的计算机指令，可通过数据通讯，实时在电脑界面监测并控制测试样品周围的磁场环境

仪器4

DX-320

样品恒流源

1、电流输出基本分辨力0.0001uA，电压测量基本分辨力0.0001mV

2、输出量程：50.00nA-50.00mA中间可以0.1nA步进连续可调

3、测量电压：0～±3V大量程测试电压满足高阻芯片的测试

4、内置自动变换的四相阵卡，可实现霍尔效应范德堡法的自动测量

5、良好的人机交互界面，方便使用者进行手动调节

6、完备的上位机指令，可与电脑进行通讯完成各项操作

仪器5

（可选）

恒源器

（高低温）

1、液氮恒温器温度测试范围：80K ～ 800K（测量速率达20次/秒）

2、测温精度：全量程范围内为0.1K（PT100 铂电阻）

3、测温方法：四引线电阻法

4、真空度：关闭阀门后可保持腔体内部小于0.1Pa

5、接插件：标准用DP14针插头，其中四芯用于温度传感器，两芯用于加热器，剩余八芯测量线供使用者从恒温器连接到测量仪表，可自行定义。

仪器6

（可选）

控温仪

1、测控温温区：1.4 K--- 1000 K（具体范围需依据使用温度计的型号而定）

2、控温误差：小于0.05%F.S ±1个字（可对温漂、时漂进行自动补偿）

3、分辨率：1/60000

4、加热功率输出：过零开断的位式调节，0-- 24V，最大 2A滤波直流输出

5、可提供两路PID型温度控制，最大输出功率为100W

仪器7

电脑笔记本及上位机软件

1、可实现一键自动化测量，检测开始后无需人员进行操作即可进行测量。

2、在软件中进行设置可进行自动变温测量。

3、软件中可进行I-V曲线、B-V曲线以及测量的各个半导体参数对于温度t的曲线图

4、软件内进行的模块化设计，方便客户使用以及进行相关功能的开发5、实验结果测量完成，数据将暂时保存在软件中，如需要长期保存可将数据导出至EXCEL表格中，方便后期的数据处理

6、提供中国科学院半导体所霍尔效应标准测试样片及数据：1套

仪器8

配套仪器装置

1、标准600mm*600mm*1000mm（长*宽*高）箱式机柜，内置6芯插排，数量和功率均满足各使用仪器电源的同时使用要求

2、标准接口用FX-8型号机械真空泵，速度可达：3L/S

3、恒温器固定装置，带滑轨可实现恒温器带动样片的移动。

4、磁场传感器探头固定装置：全铝非导体支架5-70mm可调

5、温度测量与控制连接线固定装置

6、制作样品上欧姆接触焊点的相应工具：电烙铁、铟片、焊锡、漆包线等
