工作原理：

  特斯拉检定系统所检定的磁场区间分为强磁段(土2.5T)和弱磁段(土100mT)，其中强磁段是基于我公司生产的高精度数控磁场发生平台的检测装置系统，由线性电流源驱动电磁铁产生的横向磁场，再由我公司自主研发生产的高精度高斯计读取当前电磁铁中磁场的大小，并将读数返回控制软件，用户只需要在软件中输入需要产生的磁场大小,线性电流源便会根据当前高斯计所测到的电磁铁中磁场的大小自动调节输出电流直至达到用户所需磁场，其中高斯计出厂时会由PT2026.核磁共振磁强计标定校准以保证产生磁场的精度，也可出具中国计量院检测证书。此时只需要将被测高斯计的读值输入软件便可自动计算出精度等相关参数。

  弱磁段是由一维赫姆霍兹线圈产生的轴向磁场，线圈在出厂前会由PT2026核磁共振磁强计标定线圈常数参数，参数表中会记录线圈中通入的电流和产生的磁场的关系，只需要将线性电流源供给赫姆霍兹线圈的电流调至参数表中的任意一档，就可把参数表中对应的磁场作为标准磁场大小来使用，用户可从径向放入横向探头来检定橫向探头在土100mT区间内的性能参数，也可以沿轴向放入轴向探头,来检定其精度等相关参数。

主要组成简介:

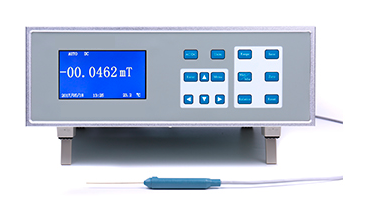

高斯计

+30T超高量程;

读数分辨率0.0001mT;

精度最高可达+0.05% (0.05T-2.5T) ;

温度系数低至0.007%;

标配我公司自主研发的高精度高斯计探头;

20年自主研发生产高斯计经验;

全系高斯计出厂检测使用PT-2026核磁共振磁强计校准;

高斯计可出具中国计量院检测报告。

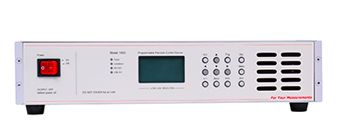

F2035电源

电流量程: +10A

电压输出: 170V

电流输出范围: -10A- -10A

分辨率: 0.1mA (10ppm量程)

准确度:士(0.01%设 置值+0.01%量程) (23°C)

温.度系数: <10ppm/°C (环境温度20- -35°C)

短期稳定度: 10ppm/5min

微分线性度:典型值3ppm

1002电源

电流量程: +1.2A

电流输出范围: -1.2A- -1.2A

分辨率: 10μA (10ppm量程)

准确度:士(0.01%设 置值+0.01%量程) (23°C)

温度系数: <10ppm/°C (环境温度20- -35°C)

短期稳定度: 10ppm/5min

微分线性度:典型值3ppm

亥姆霍兹线圈

可在φ20mm范围内产生均匀度优于100ppm,

最高100mT的轴向磁场

线圈参数在出厂前经过PT2026核磁共振高斯计标定并出具对照表

线圈产生磁场可对照参数表视为标准磁场直接计算使用

可用于同时检定轴向探头和横向探头的弱磁区间

电磁铁

极柱直径220mm

超大极面直径70mm

极面间距10mm便于观察操作

直径为6mm的圆形均匀区均匀度优于0.03%

最大磁场大于2.5T

开放式自然冷却

零高斯腔

使用美国进口零高斯腔YA-111屏蔽效能优于:0.0001mT

作为提供零磁环境，保证基准相同

提高检测精度和多次检测的重复性

辅助夹持系统

8个维度可调节:

保证准确被测高斯计与磁场角度误差;

夹持夹具全方向摆角可调，保证转动时的同心度同心360°转台,

在检测多维横向高斯计时无需重新手动装卡.

适用于一维霍尔探头，二维霍尔探头，三维霍尔探头

特点：

◆高精度数控磁场发生平台的检测装置系统;标准器探头与被测探头双电控调节;

◆标准器精度控制在读数的士0.05%以内;分辨率高达1/600000;

◆可用于校准0.2级及以下磁强计的直流档;范围涵盖(1mT-2.5T) ;

◆高均匀度电磁铁采用铁钴极头实现高均匀区6mm,均匀度:0.01%;更适合三维特斯拉计校准;

◆一维亥姆霍兹线圈产生的最高100mT的橫向及轴向磁场均匀度:20mm球体高达0.01%

◆线圈常数标定采用核磁共振特斯拉计标定，常数精度高达: 0.007%

◆公司自有核磁共振特斯拉计检定装置精度为:0.001%(国家级)，

◆提供中国计量科学研究院证书:特斯拉计，电源，线圈常数。
