DXV-9000 系列振动样品磁强计
功能和特点
- 可测试磁滞回线(M-H)，可得到矫顽力、剩余磁化强度和饱和磁矩等参数；
- 可测试磁矩温度曲线(M-T)，配合低温选件可得到超导转变温度，配合高温选件可得到居里温度点；
- 全系标配360°连续电动旋转的振动头，且样品在连续旋转过程中都处于采集线圈和磁场的中心位置；相比于超导磁体形式的VSM，更加方便于进行各向异性的研究；
- 特殊设计的电磁铁磁场间隙调整方式，保证样品杆在左右方向不再需要调整中心；极为精密的机械装置，保证样品杆每次都处于采集线圈的前后方向中心；全新理念的电动升降系统，能自动完成上下方向的样品中心位置调整；以上三个方面的设计可大幅提高测试的准确度和重复性；
- 测试速度革命性地加快了，可连续按10ms间隔采集磁矩、磁场和温度值，确保用户捕获测试过程中快速变化的任何细节；电磁铁磁场变化速率高达5000 Oe/s，这是超导磁体不可能拥有的速率；在此高速磁场变化速率和高速数据采集速率下，14s就能得到一个磁滞回线；
- 引入高精度的激光位移传感器，可分辨1微米的振幅变化，与特殊定制的样品振动驱动系统形成闭环控制，可实现10mm振幅长时间（24小时）万分之五的稳定度；
- 综合设计的选件更换和对齐装置，保证使用所有选件时样品都垂直于地面上下振动不“碰壁”；高低温选件时也支持矢量磁矩测试；
- 磁矩信号采集线圈和高斯计探头集成一体化，占用空间更小，安装更加方便，电缆更加牢靠；
- 拥有专利的外观设计，单手更换样品的操作简便性，以及软件一键测试的人机交互界面。
- 待测量材料：
-
抗磁性、顺磁性、铁磁性、反铁磁性材料和各向异性材料
颗粒和连续磁记录材料以及GMR、CMR、交换偏置和自旋阀材料
磁性光学材料
散装材料、粉末、薄膜、单晶和易于容纳的液体

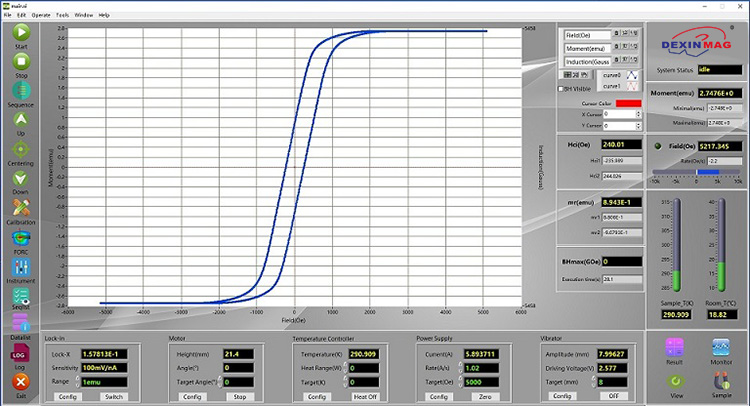

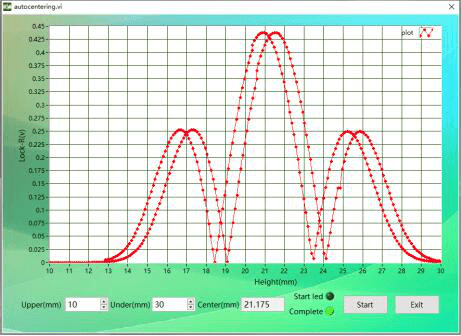

软件界面
规格和参数
|
磁场参数
|
|||||
|
样品温度 |
极头间气隙 |
样品区域 |
9005 |
9007 |
|
|
室温 |
7.5mm |
3.5mm |
2.78T |
3.01 |
|
|
12mm |
8mm |
2.55T |
2.75 |
||
|
高低温 |
20mm |
8mm |
1.30 |
2.36 |
|
|
28mm |
8mm |
1.10 |
2.02 |
||
|
磁场性能 |
样品升降旋转 |
||||
|
精度 |
1% |
升降精度 |
0.1mm |
||
|
分辨率 |
1 mOe |
升降范围 |
0 to 300mm |
||
|
重复性 |
100 mOe |
旋转范围 |
0 to 730° |
||
|
旋转精度 |
0.1° |
||||
|
磁矩测量
|
||||||
|
噪音 |
0.1s/pt(RMS) |
0.1s/pt(P-P) |
1s/pt(RMS) |
1s/pt(P-P) |
10s/pt(RMS) |
10s/pt(P-P) |
|
室温 (@3.5mm) |
150 nemu |
800nemu |
80 nemu |
380nemu |
40nemu |
80nemu |
|
高温或低温(@8mm) |
0.5μemu |
2.5μemu |
TBD |
TBD |
0.1μemu |
0.2μemu |
|
动态范围 |
35*10-9 emu to 103 emu |
|||||
|
灵敏度 |
1x10-7emu |
|||||
|
时间常数 |
0.03s, 0.1s, 0.3s, 1.0s, 3.0s, or 10.0s |
|||||
|
稳定性 |
±0.05% of full scale/day 条件：固定线圈间距，恒定温度和磁场下相对于最大量程并需要2小时热平衡之后24小时测得的数据。 |
|||||
|
重复性 |
±0.5% 条件：相同线圈间距，相同量程下重复装载和移除样品十次测得的数据。 |
|||||
|
准确性 |
±1%（对比NIST 772a标样） |
|||||
|
样品质量 |
0 to 10g 注：更大质量样品会导致振幅下降，从而导致信噪比降低。 |
|||||
|
其他参数 |
系统采样频率0.01~10s（连续模式10ms）； 锁相放大器时间常数固定为100ms，低通陡降18dB/oct； 振动幅度5~10mm（默认8mm），振动频率55~85Hz（默认57Hz）。 |
|||||
样品杆
|
室温及低温样品杆（玻璃纤维）
|
|||
|
部件号 |
可装样品 |
样品杯材料 |
最大样品空间(mm) |
|
90001 |
块体 |
亚克力 |
Φ4*10 |
|
90002 |
粉末 |
亚克力，一次性 |
Φ4*10 |
|
90003 |
薄膜，面外 |
亚克力 |
10*6.4 |
|
90003m |
薄膜，面外 |
亚克力，小号 |
10*2.5 |
|
90004 |
薄膜，面内 |
亚克力 |
6.4*10(配恒温器时6.4*6.4) |
|
90004m |
薄膜，面内 |
亚克力，小号 |
2.5*10(配恒温器时2.5*5) |
|
90005 |
液体 |
亚克力，密封O圈 |
Φ2.5*7.5 |
90001 90002
90003 90003m
90004 90004m
90005
|
高温样品杆（石英）
|
|||
|
编号 |
可装样品 |
样品杯材料 |
最大样品空间(mm) |
|
90011 |
块体和粉末 |
氮化硼，装粉末时一次性 |
Φ4*10 |
|
90012 |
薄膜，面外 |
氮化硼 |
13*6 |
|
90013 |
薄膜，面内 |
氮化硼 |
6.4*6.4 |
90011
90012
90013
|
温度范围
|
|
|
高温范围 |
80K-350K |
|
低温范围 |
RT-1000K |
低温恒温器
高温炉
|
VSM-9005系统配置
|
||||
|
No. |
配件名称 |
型号 |
数量 |
备注 |
|
1 |
可调电磁铁 |
DXSB-130 |
1 |
H=2.4T@12mmairgap H=2.7T@7.5mmairgap
|
|
2 |
双极性高精度电源 |
DXEP-7050 |
1 |
|
|
3 |
高斯计&探头 |
|
|
1．显示分辨率：6 3/4位数字显示 2．量程范围：0-3T 3. 最小灵敏度：0.01Gs |
|
4 |
锁相放大器 |
|
1 |
数据采集 |
|
5 |
振动头 |
|
1 |
振动 |
|
6 |
样品杆 |
|
1 |
延伸样品 |
|
7 |
样品室1 |
|
10 |
一般样品 |
|
8 |
样品室2 |
|
10 |
薄膜样品 |
|
9 |
振动台 |
|
1 |
支撑振动头 |
|
10 |
机箱 |
|
1 |
用于放置各种仪表 |
|
11 |
标样 |
|
1 |
校准仪器 |
|
12 |
计算机 |
|
1 |
联想品牌原装 |
|
13 |
水冷机 |
RG0309 |
1 |
冷却电磁铁和电源 |
|
14 |
高温系统（可选） |
RT-1000K |
1 |
高温环境 |
|
15 |
低温系统（可选） |
80K-350K |
1 |
低温环境 |
|
16 |
真空泵（可选） |
|
1 |
高低温炉抽真空 |
|
17 |
系统软件 |
|
1 |
系统控制 |
|
VSM-9007系统配置
|
||||
|
No. |
配件名称 |
型号 |
数量 |
备注 |
|
1 |
可调电磁铁 |
DXSB-178 |
1 |
H=2.75T@12mmairgap H=3.01T@7.5mmairgap
|
|
2 |
双极性高精度电源 |
DXEP-9060 |
1 |
|
|
3 |
高斯计&探头 |
|
|
1．显示分辨率：6 3/4位数字显示 2．量程范围：0-3T 3. 最小灵敏度：0.01Gs |
|
4 |
锁相放大器 |
|
1 |
数据采集 |
|
5 |
振动头 |
|
1 |
振动 |
|
6 |
样品杆 |
|
1 |
延伸样品 |
|
7 |
样品室1 |
|
10 |
一般样品 |
|
8 |
样品室2 |
|
10 |
薄膜样品 |
|
9 |
振动台 |
|
1 |
支撑振动头 |
|
10 |
机箱 |
|
1 |
用于放置各种仪表 |
|
11 |
标样 |
|
1 |
校准仪器 |
|
12 |
计算机 |
|
1 |
联想品牌原装 |
|
13 |
水冷机 |
RG0309 |
1 |
冷却电磁铁和电源 |
|
14 |
高温系统（可选） |
RT-1000K |
1 |
高温环境 |
|
15 |
低温系统（可选） |
80K-350K |
1 |
低温环境 |
|
16 |
真空泵（可选） |
|
1 |
高低温炉抽真空 |
|
17 |
系统软件 |
|
1 |
系统控制 |
