6.5K闭循环低温恒温器

CCS（Closed Cycle System）制冷机利用了 G-M 热力学循环原理，对氦气进行压缩和膨胀，压缩机提供循环过程中所需的高压氦气，通过柔性金属氦气管线传输至冷头，压缩的氦气在冷头内膨胀制冷，膨胀后的低压氦气返回压缩机，重复循环。制冷机包括两级冷台，一级冷台用于冷却样品周围的防热辐射屏，二级冷台用于冷却样品。盈德兴磁电科技有限公司所提供的 6.5K 闭循环低温恒温器是以国内和国外公司生产的 G-M 制冷机为依托的可变温低温平台，配合高精度控温仪使用，可在整个温度范围内对样品进行精确控温，操作简单，使用维护成本低。主要用于低温、真空环境下的磁学测量、光学测量、光电反应、光反射、荧光和磁阻等试验。

ꄴ前一个： 10K闭循环低温恒温器

ꄲ后一个： 4K闭循环低温恒温器

产品概述：

CCS（Closed Cycle System）制冷机利用了G-M 热力学循环原理，对氦气进行压缩和膨胀，压缩机提供循环过程中所需的高压氦气，通过柔性金属氦气管线传输至冷头，压缩的氦气在冷头内膨胀制冷，膨胀后的低压氦气返回压缩机，重复循环。制冷机包括两级冷台，一级冷台用于冷却样品周围的防热辐射屏，二级冷台用于冷却样品。盈德兴磁电科技有限公司所提供的6.5K 闭循环低温恒温器是以国内和国外公司生产的G-M 制冷机为依托的可变温低温平台，配合高精度控温仪使用，可在整个温度范围内对样品进行精确控温，操作简单，使用维护成本低。主要用于低温、真空环境下的磁学测量、光学测量、光电反应、光反射、荧光和磁阻等试验。

产品特点：

※ 结构紧凑、性价比高、达到低温不消耗制冷剂，免维护周期长、扩展性强、使用方便；

※ 样品处在高真空环境中或者气氛当中

※ 可集成光学窗口，多种可选的窗口材料

※ 多种镀金无氧铜样品座，可满足不同实验要求的测量需求，可快速更换样品座

※ 适合于低温环境下的电学、光学、磁学测量

※ 硅二极管温度传感器或者 CernoxTM温度传感器（强磁场中使用）安装在冷指上

※ 压缩机可以选择风冷或水冷，免维护周期长

※ 多种选件可满足不同实验的测量需求

技术参数：

型号	T-204N	T408S2
温度范围	7-325K
温度传感器	硅二极管温度传感器、铑铁温度传感器，CcrnoxTM温度传感器(适用于磁场中)
温度稳定性	土0.01K依赖子控温仪
加热器	70W一支
真空抽口	无特殊要求均为KF25
实验类型	光学电学实验均可使用，除脉冲管制冷机外，其余冷头均可任意角度安装，另外要和光谱仪配合使用时，可以对冷头做三般减震，样品振动量小于1微米
窗口数量	电学实验时，不需要开窗口，进行光学实验时可以做1-5个窗口
窗口选型	熔融石英、红外硅材料、蓝宝石、硒化锌、硫化锌、镉、碲化物、锗、硅、氟化镉、mylar、kapton、铍等，大小均可定制。
集成配置	①真空罩一套②温度传感器一支和控温加热器一支③镀金无氧铜样品托一个④真空抽口KF25一个⑤放气阀KF16一个⑥一个8pin电学真空接头，一个温度传感器和加热器共用6芯接头⑦配套压缩机、冷头驱动线、高压氮气管以及Toolkit.⑧一套标准冷头放置支架

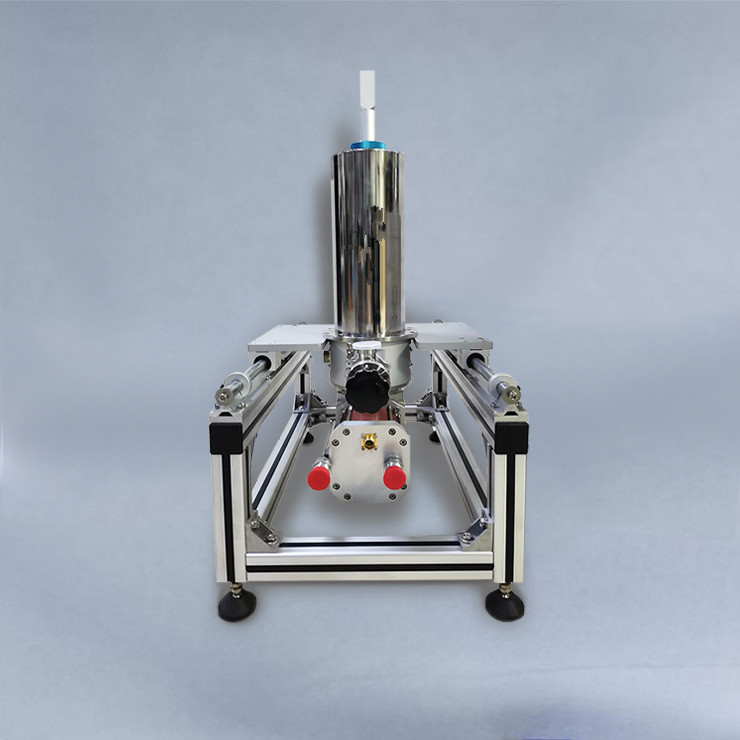

冷头型号	CH204N	SRDK-408S2
量低温度(裸机)	<6.5K	<7K
降温时间	60min to 10K
制冷功率	13.5W@80K&2.5W@10K	30W@45K

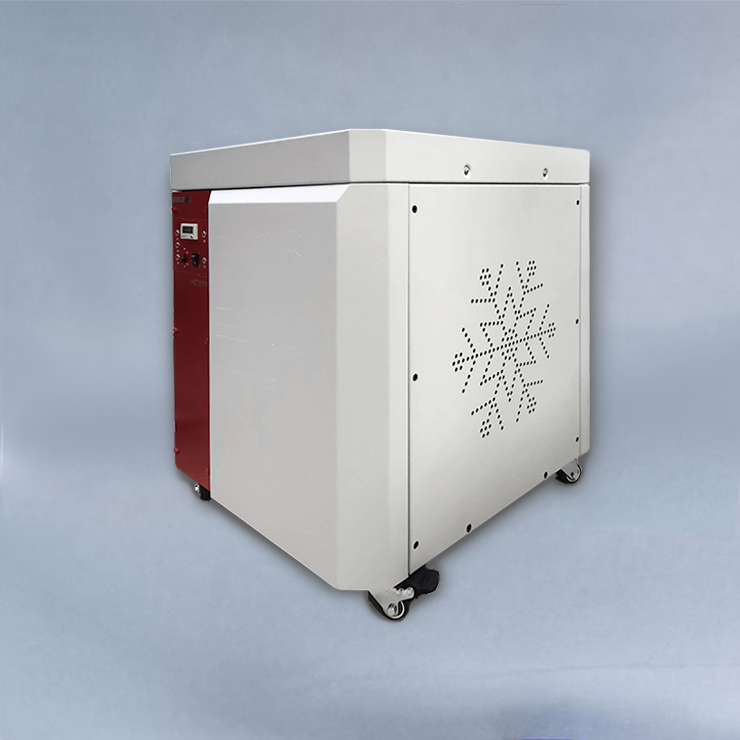

压缩机	HC-4E	F-50
冷却方式	水冷
耗电量/h	2.6KW	6.5-7.2KW
相电要求	单相220V 50/60Hz	三相380V 50/60Hz
冷却水流量	2.7L/min	7-10L/mm
冷却水温度	4-27℃
尺寸(压缩机)	504430485mm	591450588
压缩机重量	75KG	120Kg
