DX-220A 数字磁通计
一.设备特点:
●采用医用级3.5寸TFT真彩屏设计，6位数值显示更精准；
●采用智能漂移调节动态算法，整个漂移调节过程无需人工干预；
●采用“先记零后测试法”剔除磁通零点，操作简易并直接显示磁通值；
●具备上下限分选功能，并显示OK/NG分选结果；
●配备自动化通讯接口，实现快速自动化磁通测试与分选工作；
●自动兼容多种测量线圈及测量工装，无需调整各类参数；
●带有标准USB接口，可选配软件组成自动测量系统，实现海量数据存储；
二.设备参数:
|
输入电源 |
AC 220V±10% 50/60Hz 1A |
|
显示方式 |
TFT真彩液晶屏 六位显示 |
|
外形尺寸 |
307mmx260mmx120mm (宽*深*高) |
|
仪表重量 |
约3.5kg |
|
使用环境 |
温度：0℃-50℃；湿度：40%RH～85%RH |
|
热平衡时间 |
接入信号输入装置20分钟左右，等待漂移稳定即可 |
|
磁通量程 |
10mwb/20mwb/50mwb/100mwb四档量程（可扩展） |
|
最小分辨率 |
0.1µwb（全量程适用） |
|
漂移调节 |
智能自动漂移调节，无需人工操作 |
|
积分漂移 |
≤1µwb/分钟或0.01%RG②/分钟（两者取大值） |
|
准确度 |
≤0.3%RD①+10µwb（≥50%满量程） |
|
分选功能 |
可以手动设置上下限分选参数，NG/OK时设备自动进行红绿色提示 |
|
通讯接口 |
B型USB接口 |
|
自动化接口 |
免焊接对插式接口（选配） |
|
数字输出 |
RS232C接口（选配） |
|
模拟输出 |
满量程对应±10V,免焊接对插式接口(选配) |
|
测量软件 |
Windows XP、Windows 7 、Windows 1032/64位操作系统皆可使用； 测量数据以文本的方式保存在硬盘,可随时使用办公软件查看（任意版本的Excel,Word或者记事本都可以查看本数据文件） |
|
①RD为读数值；②RG为当前量程值； 备注说明：鉴于产品的不断升级改造，此技术指标如有更改，以实际合同为准 |
|
三.设备面板功能区展示

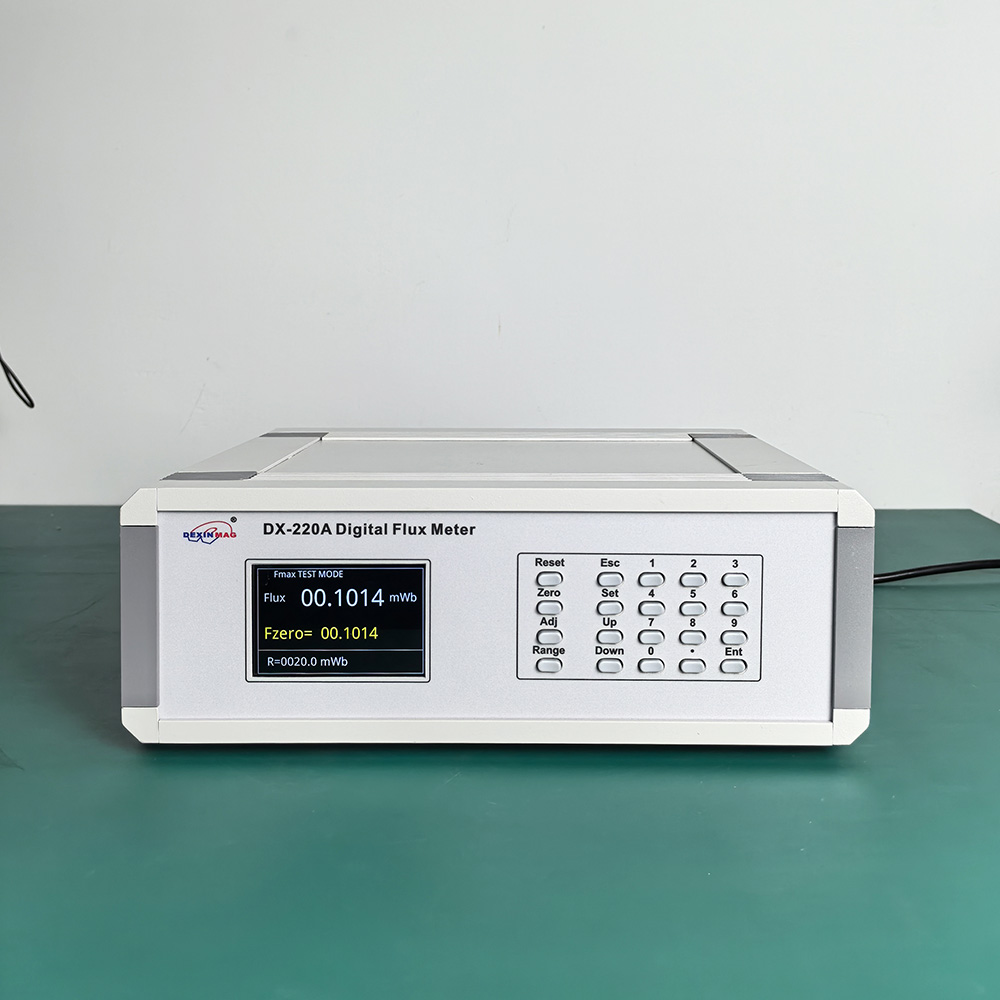

前面板图如下：
后面板图如下：
DX-220A输出远程接口定义（总计9个脚）：
1-2：Zero(开关量输入信号，1脚和2脚短路一次后就计零一次，短路时间建议不超过1秒)
2：COM（公共端）
2-3：Test(开关量输入信号，2脚和3脚短路一次后就测试和分选一次，短路时间建议不要超过1秒)
以下是选配项目：
4-5：OK指示（当分选测试结果合格时，4脚和5脚之间继电器会闭合通路）
5：COM(继电器公共端)
5-6：NG指示（当分选测试结果不合格时，5脚和6脚之间继电器会闭合通路）
注：继电器允许通过的最大电流为500mA、最大电压为24V,超过此电压电流会损坏继电器。
7：TXD(串口RS232电平)
8：RXD(串口RS232电平)
9：GND(串口地)
串口数字输出格式见下图(16个ASCII码格式)，RS232C三线标准接口，波特率115200,8个数据位，1个停止位，无校验位
四.测试方法介绍:
测试圆柱体磁通：将样品放入样品台保证磁力线垂直通过线圈即可！
测试磁瓦磁通：将样品放入样品台保证磁力线垂直通过线圈即可！
线圈测量样品磁通示意图：将纵向探头放入螺线管中心区域并且与磁力线垂直。
