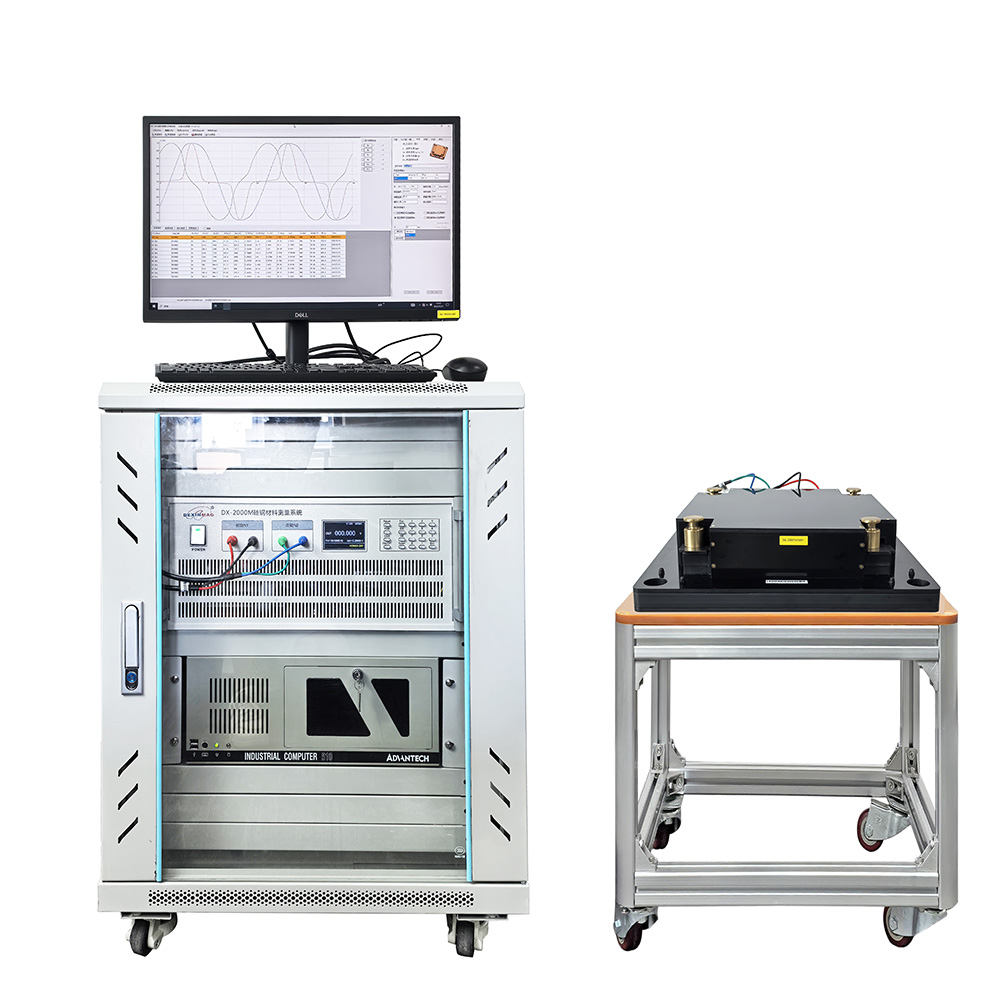

DX-2012M硅钢材料自动测量装置
DX-2012M硅钢材料测量装置适用于测量各种热轧、冷轧取向和无取向的硅钢材料，以及成型的硅钢变压器铁芯的测量。能准确测量工频条件下硅钢材料的磁感应强度Bm、比总损耗Ps和磁滞回线、交流磁化曲线。符合GB/T3655-2000、GB/T13789-92以及IEC 60404-6的规定。 装置采用单片机控制技术和A/D采样，取代传统的模拟电桥、频率表、电流表、电压表和功率表，整个测试过程自动完成。还可通过RS-232接口，直接与微机通讯，采用微机和上位机软件直接控制测试和记录测试结果。 目前DX-2012M硅钢材料自动测量系统目前有：500VA/1000VA/2000VA/5000VA四种型号。
| DX-2012M 硅钢材料自动测量装置适用标准 |
|
● GB/T3655-2008《用爱泼斯坦方圈测量电工钢片（带）磁性能的方法》
● JJG405-1986《硅钢片（带）标准样品》
● GB/T13789-2008《用单片测试仪测量电工钢（带）磁性能的方法》
● IEC 60404-2《用爱泼斯坦方圈测量电工钢片（带）磁性能的方法》
● IEC 60404-3《用单片测试仪测量电工钢片（带）磁性能的方法》
● IEC 60404-6《磁性材料——第6部分：软磁金属材料和粉末冶金材料20Hz至200kHz频率范围磁性能的环形试样测量方法》
|
| DX-2012M硅钢材料自动测量装置硬件特点 |
|
● 采用32位ARM嵌入式高速处理器，具有强大的数据处理能力；
● 同步采样技术，确保了采样的准确性和重复性；
● 可独立进行单点或多点测试（无需电脑），并采用320×240大屏幕液晶显示，可显示各种波形、曲线及测量结果，适合工厂企业现场测试的需要；
● 单点平均测试时间约3秒，40-1000Hz可直接采用在面板上操作测试完成；
● 能进行最大基波幅度10%谐波最大次数64的谐波测试和分析功能。
|
| DX-2012M 硅钢材料自动测量装置软件特点 |
|
● 可直接单机在线测量，液晶屏显示所有参数和曲线；
● 与微机连接可进行自动控制，并对测试数据进行保存；
● 对重要参数提供分选功能（Br、Bm、Hc、Hm、Ps、ua）；
● 准确测量：频率f 、初级电流峰值、次级电压峰值、有功功率和视在功率；
● 准确测量：磁感强度Bm、励磁磁场强度Hm、幅值磁导率ua 、损耗角δ和比总损耗Ps；
● 准确换算：弹性磁导率u’、粘性磁导率u”、电感磁导率uL、电阻磁导率uR、Q值和电感常数AL；
● 提供测试波形I-V-B、B-H磁滞回线（簇）、交流u&B-H磁导率曲线和磁化曲线和Ps-B比总损耗曲线报告。
● 有锁定B、锁定H和锁定频率f 测试功能；
● 有叠加谐波测试分析功能，包含选择谐波次数；
● 谐波幅度等人为干预进行叠加，并进行谐波损耗的准确测量；
● 测试后自动完成数据计算，有自动校正量程系数功能。
● 文件系统采用数据库格式，可直接打印或输出测试结果到 Excel表格中。
● 文件管理功能强大，包含自动保存数据，删除数据，清除全部数据等功能。
● 数据文件中包含完整的采样数据、样品参数和仪器参数，可输入其它软件。
|
DX-21012M硅钢材料自动测量装置主要技术参数
| 1．系统参数 |
|
● 处理器 ：32位ARM嵌入式高速处理器
● 接口 ：RS232、可连接微机进行上位机软件控制
● 显示 ：320×240点阵 5.7寸液晶屏(高亮度LED背光)
|
| 2．内置励磁电源技术参数 |
|
励磁电源共有四种可选择:500VA、1000VA、2000VA、5000VA。
● 输出功率 ：500VA正弦波
● 输出频率 ：40Hz～1000Hz 细度＜设定值的万分之一
● 频率误差 ：设定值±0.05％以内
● 输出电压 ：0～2～10～50～300V(有效值)四档自动输出
● 输出电流 ：0～20～200～2000～20000 mA(峰值)四档自动输出
● 电压失真度 ：优于0.5%
● 电压稳定度 ：优于0.2%
● 信号产生方式 ：DDS数字频率合成方式
● D/A转换器 ：16Bit双极性数模转换器
● 输出功率 ：1000VA正弦波
● 输出频率 ：40Hz～1000Hz 细度＜设定值的万分之一
● 频率误差 ：设定值±0.05％以内
● 输出电压 ：0～1～2～5～10～20～50～100～200V (有效值)八档自动输出
● 输出电流 ：0～20～200～2000～20000 mA(峰值)四档自动输出
● 电压失真度 ：优于0.5%
● 电压稳定度 ：优于0.2%
● 信号产生方式 ：DDS数字频率合成方式
● D/A转换器 ：16Bit双极性数模转换器
● 输出功率 ：2000VA正弦波
● 输出频率 ：40Hz～1000Hz 细度＜设定值的万分之一
● 频率误差 ：设定值±0.05％以内
● 输出电压 ：0～1～2～5～10～20～50～100～200V (有效值)八档自动输出
● 输出电流 ：0～40～400～4000～40000 mA(峰值)四档自动输出
● 电压失真度 ：优于0.5%
● 电压稳定度 ：优于0.2%
● 信号产生方式 ：DDS数字频率合成方式
● D/A转换器 ：16Bit双极性数模转换器
● 输出功率 ：5000VA正弦波
● 输出频率 ：40Hz～1000Hz 细度＜设定值的万分之一
● 频率误差 ：设定值±0.05％以内
● 输出电压 ：0～2～4～10～20～50～100～200～400V (有效值)八档自动输出
● 输出电流 ：0～50～500～5000～50000 mA(峰值)四档自动输出
● 电压失真度 ：优于0.5%
● 电压稳定度 ：优于0.2%
● 信号产生方式 ：DDS数字频率合成方式
● D/A转换器 ：16Bit双极性数模转换器
|
| 3、采样技术参数 |
|
● A/D转换器：1MHz双通道 16Bit同步模数转换器
● 电压采样量程：0.25V、5V、100V、2000V (峰值)，测量电压准确度：
● 优于±0.05%*RG（RG为量程值），电压分辨率：0.002mV。
● 电流采样量程：50mA、500mA、5A、50A(峰值)
|
| 4．测量精度 |
|
● （预热10分钟在23℃±5℃、30～75％RH环境下且无外磁场干扰）
● 磁感B锁定精度：±0.3%
● 磁感B测量精度：±(0.2％+0.1％×(Vf/Vr-1))
● (Vf:感应电压采样档位满量程徝，Vr: 感应电压测量峰徝)
● (Vf/Vr-1) ≤2 (30V、300V电压采样档位)
● 磁场H锁定精度：±0.5%
● 磁场H测量精度：±(0.2％+0.1％×(If/Ir-1))
● (If:励磁电流采样档位满量程徝，Ir: 励磁电流测量峰徝)
● (If/Ir-1) ≤2 (300mA、3000mA、30000mA电流采样档位)
● 比总损耗(Ps) ：±(1.0+ (Φ/90°)×0.05×tan(Φ)) ％
● (Φ:感应电压与励磁电流的相位角)
|
| 5、DX-2012M硅钢材料自动测量系统不确定度及精确性 |
| 50Hz条件下 | Bm（%） |
Hm（%） |
μa（%） |
Ps（%） |
δ（%） |
| 不确定度（K=2） | 1.0 | 1.0 | 2.0 | 1.0 | 2.0 |
| 重复性（恒温） | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±1.0 |
| 6、DX-2012M硅钢材料自动测量系统参考配置 |
|
● DX-2012磁性材料自动测试系统V1.0 一套
● DX-2012M硅钢材料测试主机 一台
● 标准爱波斯坦方圈 一个（选配）
● 单片硅钢磁导计 一个（选配）
● 联想品牌计算机（工控机） 一台（选配）
● 惠普激光打印机 一台（选配）
● 第三方认可硅钢片标样 一个（选配）
● 标准机柜及工作台 一台（选配）
● 光盘及说明书 一套
● 以上配置清单仅做参考，实际配置请咨询销售人员。
|

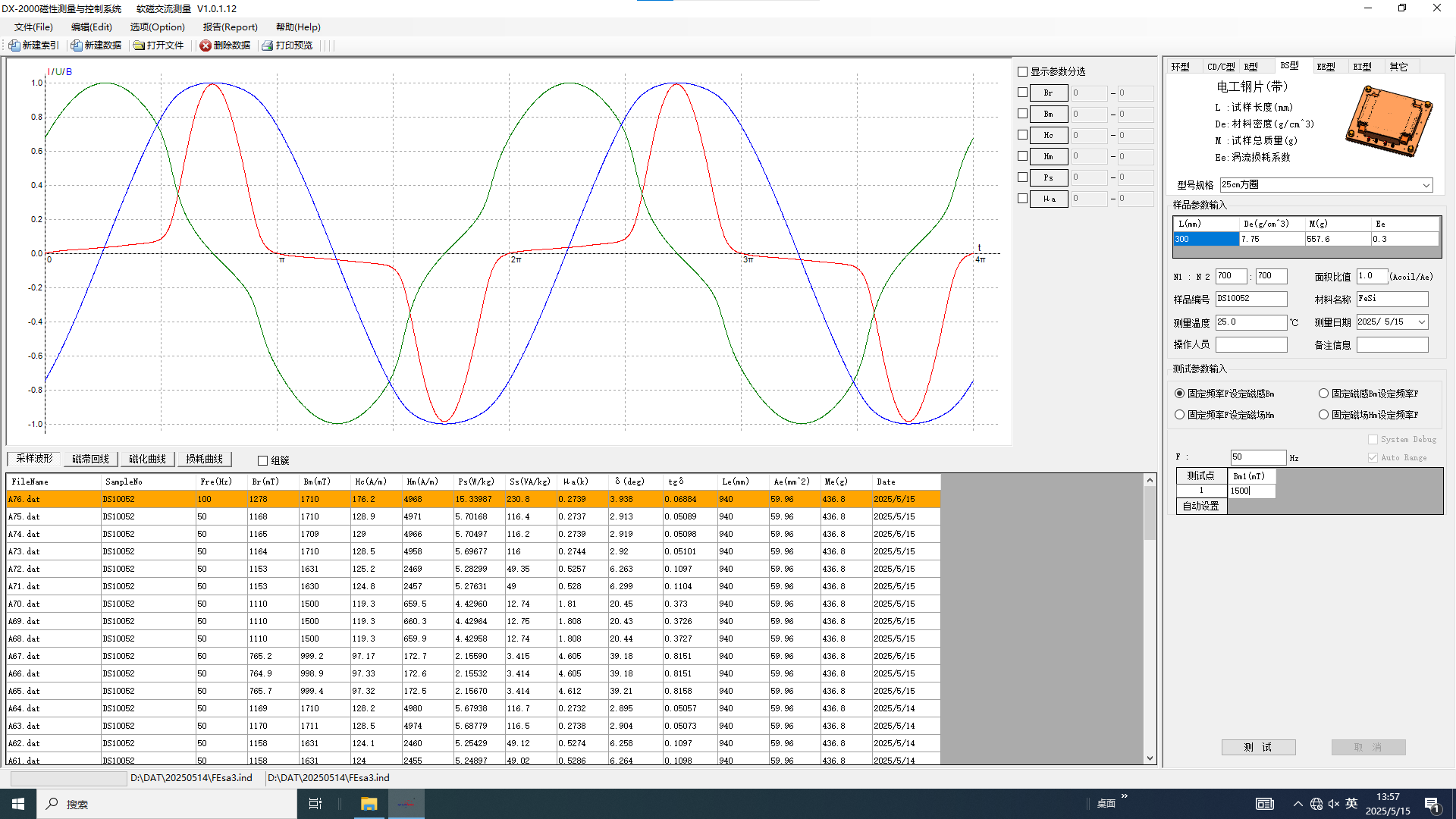

软件界面
^^
