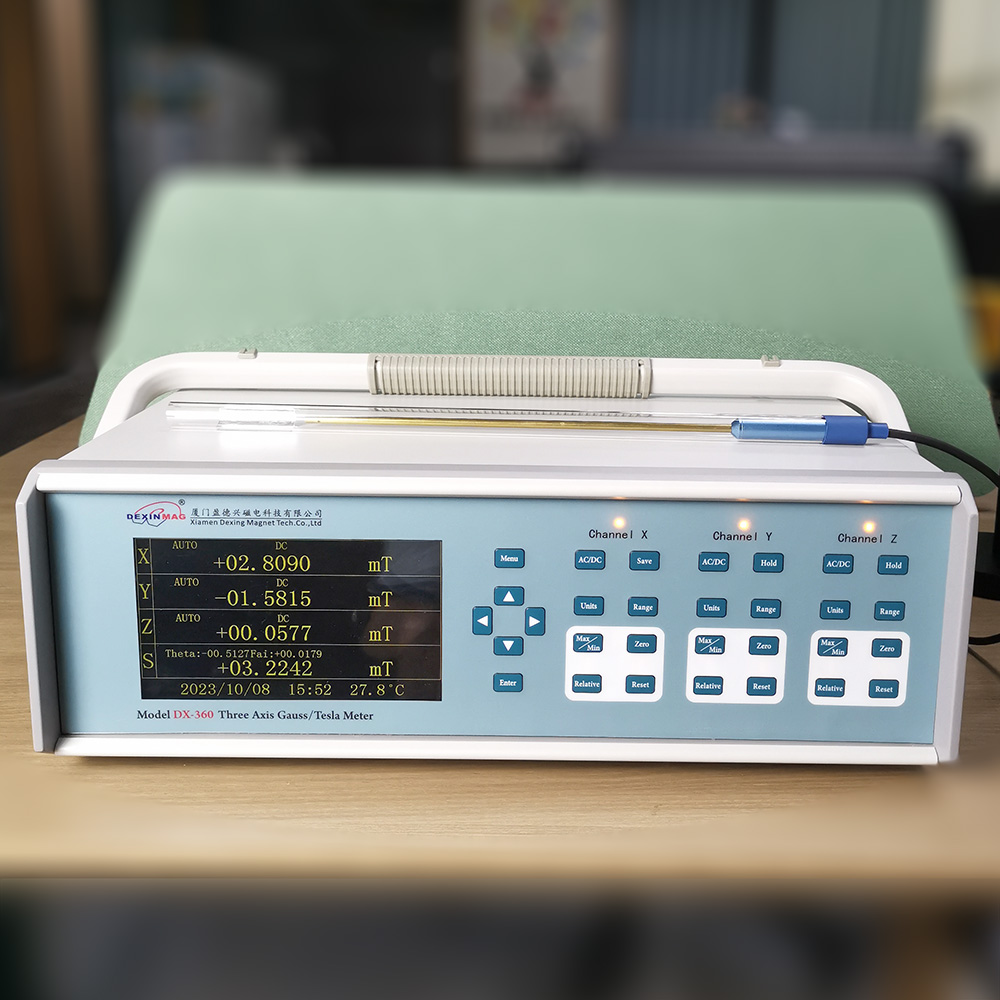

高精度三轴高斯计
性能指标
主要组件:高精度三轴高斯计:
1. 高精度三轴高斯计
1.1 量程:±3T
1.2 DC 分辨率:0.001G
AC 分辨率:0.1G
1.3 精度:0.1%(三维)
1.4 三维正交度:<±0.1°
1.5 带 RS232 及 BNC 输出
1.6 自带数值显示屏幕

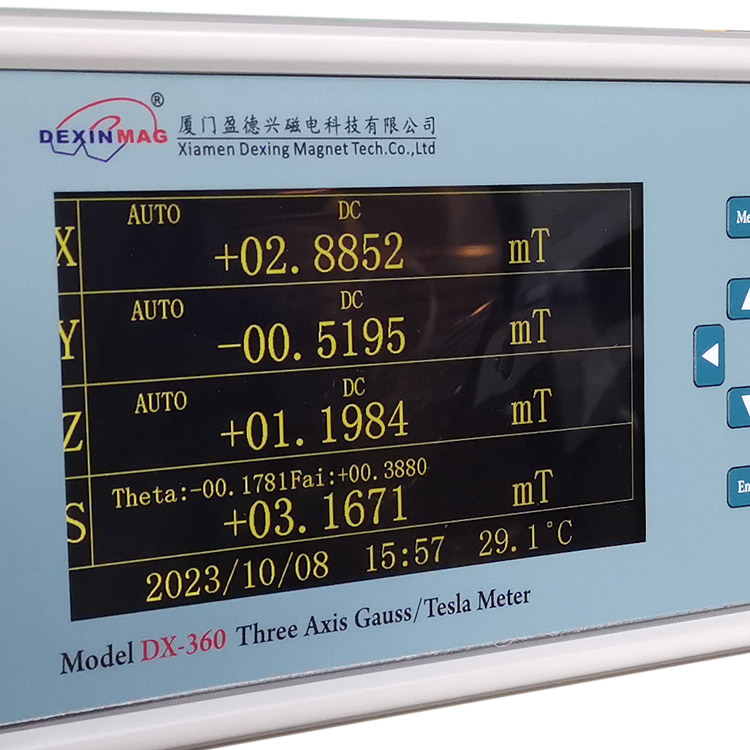

DX-360三维高精度数字高斯计屏幕采用大尺寸的SVGA 7位显示,可以方便地显示所有需要的信息,并可以作出是否显示的选择。所有的选择可以通过面板上的操作按扭来实现。VGA显示器可以同时或随意选择显示每一个通道的多种不同的测量值:磁场密度,频率,温度,角度,最大值,最小值,日期,时间。该仪器具有矢量叠加功能,可以选配世界上最小封装尺寸(0.25mm)及高低温(-269 ºC- 200 ºC)三维,二维,一维高斯计探头。它提供(0-300次/秒)的变速采集功能,具有优秀的测试重复性。
产品特性:
自动识别探头系数和个数 |
自动零点,自动/手动量程 |
探头校正 ,记忆操作模式 |
测量图形显示,曲线自绘 |
RS-232C接口/USB数据通讯 |
报警、滤波,指令集,专业绘图软件 |
数据存储(自动/手动) /阅读 |
可供选择的各温区探头超过几十种 |
矢量叠加测量值和磁场角度测试值 |
界面显示:
单探头DC 直流档 |
三维探头DC 直流档 |
三维探头AC 交流档 |
只插入一支探头时测量静态磁场,显示当前读数 |
插入三维探头时测量静态磁场,分别显示两通道读数及矢量和 |
插入三维探头时测量交变磁场,分别显示两通道有效值读数、所测得频率及矢量和 |
可选配件:
数据读取软件 标配:安装在计算机中与高斯计进行通信的软件,可用于测试数据的保存、导出和绘图等功能 |
探头支架 (需另购) 用于固定探头,提高测量稳定性,消除手持带来的抖动 |
零高斯腔 (需另购) 提供一个较小的零磁环境,用于开机后的清零操作 |
USB转RS-232 连接线 (需另购) 用于没有RS-232接口的计算机与高斯计的链接 |
数据采集卡 (需另购) 通过BNC连接高斯计,可以提供60KHz的采样速率,使用网口与计算机通信,并配有采集软件。可用于交变磁场、脉冲磁场等非静态场的采集 |
|
标配探头:
型号 Model |
L(cm) approx |
D(mm) max | 有源区直径 Active area(mm) | 频率范围Frequency range | 满量程 Full Scale (Standard) |
精度(线性度)Magnetic linearity (%rdg) |
工作温区Operating temp range | 温度系数Temp coefficient(max) | 封装材料Encapsulation material |
3ADX801F | 10/25/50 | 5 | 0.15 | DC-100kHz | 300kG | ±0.10% ~ 30kG | -10℃ ~ +75℃ | ±0.03%/℃ | 圆形黄铜 |
……
