亥姆霍兹线圈地磁自动屏蔽补偿系统
系统概述：
磁场补偿系统由磁场补偿控制器、三轴磁传感器、三轴补偿线圈、磁场补偿显控软件等构成，基于多变量闭环反馈技术控制，通过在工作区内三个正交方向实时产生与干扰磁场方向相反的磁场，从而抑制车辆、电梯等引起的各类杂散干扰磁场和电力线产生的工频及谐波干扰磁场。
应用场合：
● 改善扫描式电子显微镜（SEM）、穿透式电子显微镜（TEM）成像质量、电子探针显微分析仪（EY-MA）、离子探针分析仪（IPA）等电子束、离子束设备周围恶劣的磁场环境，保障设备使用环境要求。
● 组合高导磁材料磁屏蔽室构建极低磁场噪声的空间，用于脑磁、心磁等生物磁性研究和古地磁研究。
● 用于各类直流、交流、动态磁场复现系统，提高复现磁场的稳定性和准确性。
● 构建磁罗盘调试校准转台周围稳定均匀的地磁环境，保障调试校准结果的准确可靠。
一、 三维方形Helmholtz线圈
产品规格（可定制）
· 3HLF75-1型方形三轴Helmholtz线圈，可生成三轴Bx、By、Bz磁场分量；
· X轴等效边长1500mm； · Y轴等效边长1560mm；
· Z轴等效边长1620mm； · 无磁、不导电玻璃纤维框架；
电气参数
· X轴线圈冷态直流电阻3.9Ω； · Y轴线圈冷态直流电阻4.2Ω；
· Z轴线圈冷态直流电阻4.5Ω； · 线圈绝缘电阻优于10MΩ；
磁场参数
· 中心磁场强度为1Gs（100000nT）@3.8A，磁场分辨率（B/I系数）3nT/0.1mA；
· 中心340mm*340mm*340mm空间内均匀性优于1%；
· 中心420mm*420mm*420mm空间内均匀性优于2%；
· 中心200mm*200mm*200mm空间内均匀性优于0.2%；
· 中心Sφ500mm空间内均匀性优于1%。
二、 高精度直流励磁电源
产品参数
· 高精度直流励磁电源
· 交流输入，单相220V±10%（50Hz/60Hz）
· 输出电压范围0-36V，输出电流范围0-5A，最大输出功率180W
输出
· 分辨率0.1mA
· 准确度 ±0.2%设置值
· 噪声/纹波：≤0.05%
· 稳定率 ≤100ppm（1 Hour）
电流换向
· 微处理器控制的继电器换向方式、5种可选延迟时间
负载适应性
· 输出阻抗>1MW
内部配置输出补偿网络
负载保护
· 可控的输出端状态
· 线性渐变方式处理突变电流设置
· 内部过功率保护
扫描功能
· I、I-III、I-III-I象限三种线性扫描模式
自动控制
· 标准配备内部USB转换接口
· 完备的计算机接口命令集
· 触发输出同步功能
· 扫描过程中的定时连续触发输出功能
交互能力
· 白色背光FSTN LCD显示器
· 必备的LED状态指示器
· 与显示器和指示器配合的3´4键交互型功能键盘操作
使用环境
·室内使用设计，温度： 0℃～40℃；湿度：10％～85％ RH
·温度：-20℃～70℃；湿度：10％～90％ RH
三、磁通门计
产品主要参数
· 磁通门计是精确测量微弱的静态和低频矢量磁场的仪器。
· 具有高稳定性、线性和精确度，与霍尔效应原理或磁电阻效应原理的磁场测量仪器相比，它是测量弱磁场最好的选择。
· 包含一个主机和一个磁通门探头。主机单元提供控制信号来驱动探头和处理探头输出的信号，探头通过测量三个正交轴磁场都能够测量磁场的三个矢量组分，分析磁场角度及矢量合成值。
· 具有很宽的测试范围及很高的测试精度及稳定性。
四 上位机控制软件
产品概述
· 运行于PC机的控制软件，由控制和采集功能组成；
· 主要用于根据采集回路的实时磁场值和控制计算机发送的外部信号，控制电源电流，驱动线圈产生指定大小的磁场强度或主动屏蔽地磁场。
系统工作原理
上位机控制软件由控制部分与采集部分组成。采集部分负责由磁通门计读取当前的磁场测量值，并以曲线的形式显示在界面上；控制部分负责计算产生指定磁场所需的电流值，并将电流指令输出至相应电源。
软件采用PID闭环控制方式对线圈中心均匀区磁场进行控制，输入端为用户设定的磁场值，软件根据此设定值，由PID算法换算出相对应的控制电流值，输出至电源；线圈产生的磁场随着控制电流的变化而发生变化，DX-330F磁通门计将变化后的反馈磁场值发送给上位机，软件根据磁场的设定值与实际值的差值进行不断地调节，直至误差在允许的范围内。

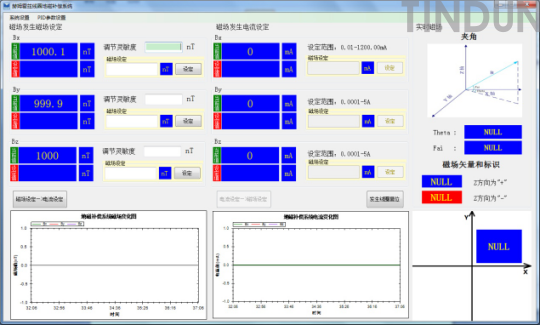

软件界面
